【初心者向け】自作エフェクターに使うステレオジャックとモノラルジャックの違いとは？配線例付きで解説！

ギターエフェクターを自作するとき、回路や部品選びの前に意外とつまずきやすいのが
「ジャックの種類と正しい接続方法」です。

特に、ステレオジャックとモノラルジャックの違いは初心者の混乱ポイントのひとつ。
見た目が似ているため「どっちをどこに使えばいいの？」と悩む方も多いのではないでしょうか。

しかし、この基本をしっかり押さえておかないと、せっかく組んだエフェクターが「音が出ない」「ノイズがひどい」「電池がすぐ切れる」といったトラブルに直結してしまいます。

ジャックは小さな部品ですが、回路全体の信号と電源をつなぐ“入り口と出口”であり、
自作成功の要ともいえるパーツなのです。

この記事では、エフェクター自作で必ず登場するジャックの基本から、
使い分けのポイント、
さらに実際の配線例やよくある失敗とその対策までをわかりやすく解説します。
これから自作を始める方も、すでに挑戦中の方も、ぜひ最後までチェックしてみてください。

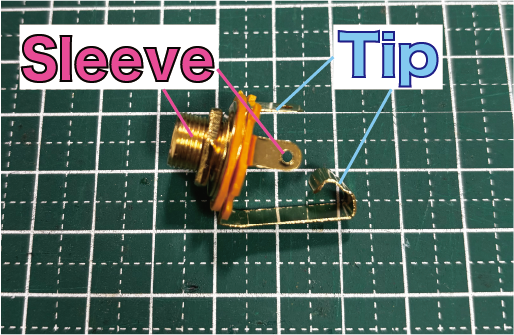

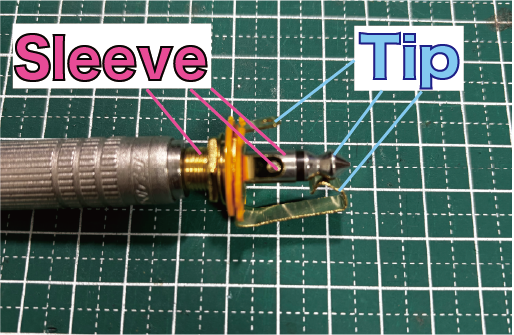

モノラルジャックとは？基本構造と役割

接続のポイント

• TIP端子：音声信号を送る
• SLEEVE端子：SLEEVEは必ずグランド(GND)に接続する
  特に注意したいのがグランド配線。
  ここが甘いと「ブーン」というハムノイズや、意図しない雑音が発生してしまいます。
  エフェクター製作では、すべてのジャックや基板がひとつのグランドにまとまる
  「一点アース」を意識すると、ノイズを大幅に減らすことができます。ただし、大規模回路や特殊設計では別の手法が用いられる場合もあるため、基本的には“一点にまとめる”と覚えておくと安心です。モノラルジャックは見た目が単純なだけに
  「どこに何をつなげばいいか」を軽視しがちですが、
  ここをきちんと理解しておくことで完成後の安定度が大きく変わります。

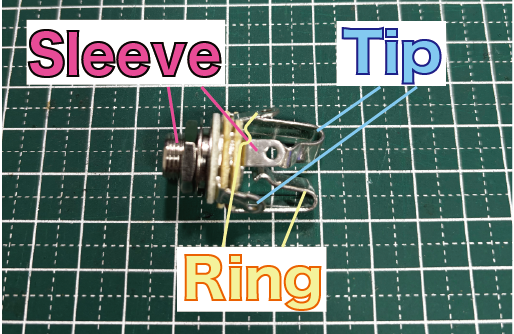

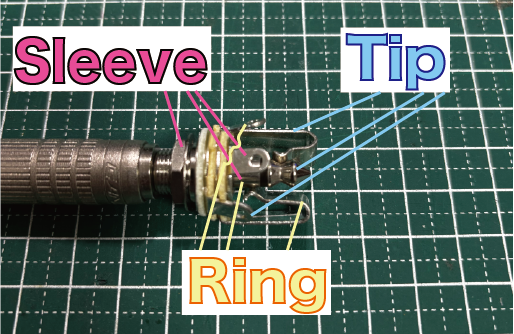

ステレオジャックとは？構造とエフェクターでの使い方

次に、ステレオジャック。
構造は以下の3つの端子を持っています。

ステレオジャックは、TIP・RING・SLEEVE（TRS）の3端子で構成され、
通常は左右の音声を分けるために使われます。

頭文字をとって、TRSジャックとも呼ばれます。

なぜインプット側にステレオジャックを使うのか？

エフェクターの電源を電池で供給する場合、
プラグが挿さっていないと電池が消耗しない構造にするため、
ステレオジャックのRING端子に電池スナップのマイナス側を接続します。

実際の配線例：ステレオジャックとモノラルジャックの使い分け

例として、実際のエフェクターを想定した場合の配線例を見てみましょう。

• IN側（入力）：ステレオジャック
  → RING端子に電池スナップのマイナスを接続
  → SLEEVE端子はグランドへ
• OUT側（出力）：モノラルジャック
  → TIP端子に音声信号
  → SLEEVE端子はグランドへ

このように、IN側＝ステレオ、OUT側＝モノラルと覚えておくと、
実際の組み立て作業がぐっとスムーズになります。
（※外部電源専用やステレオ対応エフェクターでは構造が異なる場合もあります。）

よくある失敗と対策

エフェクター自作に挑戦する方がつまずきやすいポイントと、その解決策をまとめておきましょう。

よくあるミス

• モノラルジャックをIN側に使ってしまい、電源が入らない
• グランドの接続が不十分でノイズが発生
• ジャックの端子を間違えて接続してしまう

対策

• 回路図をしっかり確認する
• ジャックの構造を理解する
• テスターで導通を確認する

また、端子がむき出しの「開放型ジャック」よりも、
シールド性が高く扱いやすい「BOX型ジャック」を使うと
初心者でも作業しやすいです。

▶ スイッチクラフト モノラルジャック ボックスタイプ

▶ スイッチクラフト ステレオジャック ボックスタイプ

まとめ：ジャックの理解が自作成功のカギ！

エフェクター自作において、ジャックの選定と接続は音質や動作に直結する重要なポイントです。
ジャックはただの「差し込み口」ではなく、
エフェクター全体の安定動作を左右する大切なパーツです。

• モノラルジャック：OUT側に使用、TIPとSLEEVEの2端子
• ステレオジャック：IN側に使用、電源制御に活用されるTRS構造

この2つの役割をしっかり理解することで、
ノイズの少ない安定したエフェクターを完成させることができます。

小さな部品に思えても、正しい知識を持って扱うことが、
自作エフェクターのクオリティを大きく左右します。

ぜひこの記事を参考に、次の自作プロジェクトにチャレンジしてみてください！
